一、相关法律法规

《中华人民共和国大气污染防治法》

第四十五条 产生含挥发性有机物废气的生产和服务活动，应当在密闭空间或者设备中进行，并按照规定安装、使用污染防治设施;无法密闭的，应当采取措施减少废气排放。

《GB37822-2019挥发性有机物无组织排放控制标准》

10.2.2 废气收集系统排风罩（集气罩）的设置应符合GB/T16758的规定。采用外部排风罩的，应按GB/T16758、AQ/T4274-2016规定的方法测量控制风速，测量点应选取在距排风罩开口面最远处的VOCs无组织排放位置，控制风速不应低于0.3m/s（行业相关规范有具体规定的，按相关规定执行）。

二、VOCs废气收集系统三大要素

1.风机

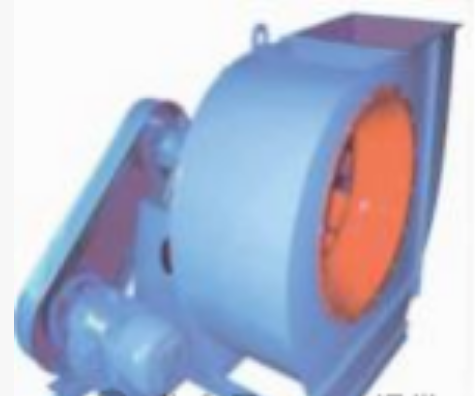

常用的工业风机类型主要有离心式、轴流式。混流风机、斜流风机、排烟风机、风机箱等其他风机均为上述两种类型的衍生。离心风机的进、出风气流方向成90°夹角，轴流风机的进、出风气流方向是同方向。

VOCs治理设施带净化设备的，应选用离心风机，不能采用轴流风机。轴流风机仅适用于大流量和较低压头的场合。

风机的主要参数有风量（m³/h）、风压（Pa）、转速（rpm）、功率（kW）、噪声（dB(A)）等。与国际标准单位不一致的参数，换算后使用。

两台同型号风机并联运行，其风量并非两台风机风量之和，经验显示至多达到两台风机风量之和的80%。

两台同型号风机串联运行，风量不增加，可增大风压；不同型号风机不宜串联使用，尤其是不同风量的风机不 可串联使用。

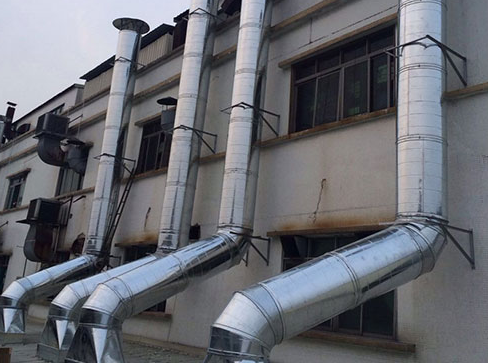

2.风管

常用的风管材质类别主要有金属风管、玻璃钢风管、塑料风管和软管，VOCs收集系统以金属风管为主。金属风管常用的连接方式有焊接和法兰连接。金属风管采用法兰连接方式时，推荐使用角钢法兰、焊接法兰，不建议使用共板法兰。当腐蚀性物质和VOCs共有时，可采用玻璃钢风管、塑料风管；有移动要求时，可采用软管，且软管长度不宜过长，不能出现软管缠绕、弯折的情况，避免局部阻力过大，导致软管连接的外部排风罩排风量不足甚至无风。

VOCs收集风管的断面风速推荐值如下：

（1）不含尘风管：支管风速5～6m/s，主管风速8～12m/s；

（2）粉尘和VOCs共有的风管：风速14～23m/s。如收集系统涉及有特殊要求的粉尘，则参照相关的行业及安全标准执行。

VOCs废气收集系统的输送管道应密闭，其系统应在负压下运行，若处于正压状态，对输送管道组件的密封点进行泄漏检测。

3.风阀

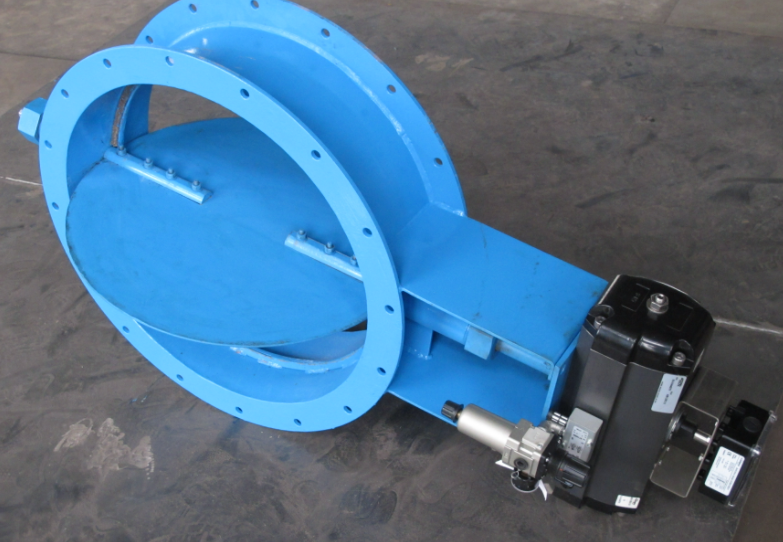

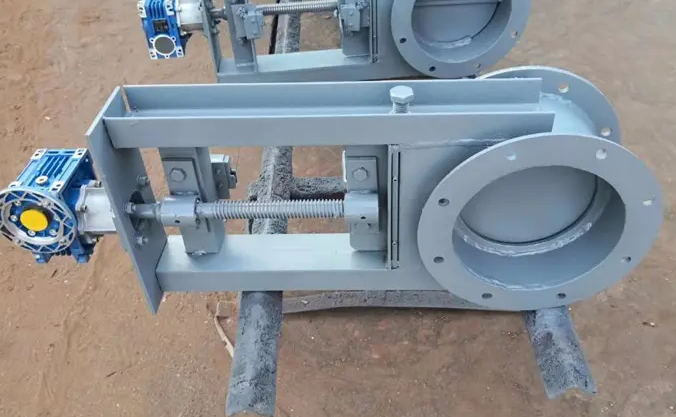

VOCs收集系统常用的风阀类型有插板阀、蝶阀、多叶阀和防火阀等。其中，粉尘和VOCs共有的收集系统采用插板阀；通风等其他宜采用蝶阀；长边或直径大于630mm的大截面风管采用多叶阀；穿越防火分区及必要处需安装防火阀。

对于应急排口，阀门泄漏率不应大于0.5%，应处于常闭状态，要定期检查确保风阀开关动作有效性；阀门宜采用电动或气动，具有信号输入功能，远端控制中心输出电信号使阀门动作，具有信号输出功能，反馈阀门状态信号到控制中心，阀门关闭到位才可输出阀门关闭的电信号。
